一、三大组件

NIO的三大核心部分：Channel(通道)、Buffer(缓冲区)、Selector(选择器)

1.1、Channel(通道)

channel通道类似于stream流，但又不同。channel是读写数据的双向通道，既可以从通道中读取数据，也可以往通道中写入数据，但流的读写通常是单向的。channel通道可以非阻塞读取和写入通道，支持读取和写入缓冲区，也支持异步地读写。

常见的Channel有：FileChannel、DatagramChannel、SocketChannel、ServerSocketChannel

1.2、Buffer(缓冲区)

缓冲区的本质上就是一块可以写入数据，也可以从中读取数据的内存。这块内存被包装成NIO Buffer对象，并提供了一组方法，方便用来访问该块内存。

常见的buffer有：ByteBuffer、ShortBuffer、IntBuffer、LongBuffer、DoubleBuffer、CharBuffer。

1.3、Selector(选择器)

Selector是一个Java NIO组件，可以检查一个或多个NIO通道，并确定好哪些通道已经准备好进行读取或写入。结合服务器的设计：

多线程版设计

缺点：内存占用高、线程上下文切换成本高、只适合连接数少的场景。

线程池版设计

缺点：阻塞模式下，线程只能处理一个socket连接、仅适合短链接场景。

selector版设计

selector的作用就是配置一个线程去管理多个channel，并监听这些channel，确定哪些channel可以读取或写入数据。这些channel是工作在非阻塞模式下，不会让线程吊死在一个channel上。适合连接数特别多，但流量低的场景。

调用selector的select()方法会阻塞直到channel发生了读写就绪事件，这些事件发生，select()方法就会返回这些事件交给thread来处理。

二、ByteBuffer

一份txt文件，通过FileChannel读取内容

2.1、ByteBuffer的正确使用姿势

通过channel.read(buffer)向buffer写入数据。

调用buffer.filp()切换至读模式。

从buffer中读取数据，例如调用buffer.get()。

调用buffer.clear()或buffer.compact()切换成写模式。

重复以上步骤。

2.2、ByteBuffer结构

ByteBuffer的主要属性：

mark：记录当前所标记的索引下标

position：对于写入模式，表示当前可写入数据的下标；对于读取模式，表示接下来可以读取的数据的下标。

limit：对于写入模式，表示当前可以写入的数组大小，默认为数组的最大长度；对于读取模式，表示当前最多可以读取的数据的位置下标。

capacity：表示当前数组的容量大小

array：存储当前写入的数据

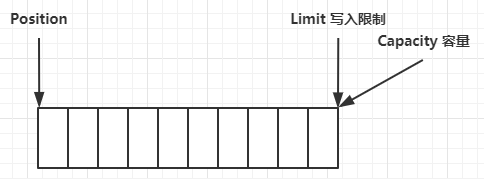

一开始

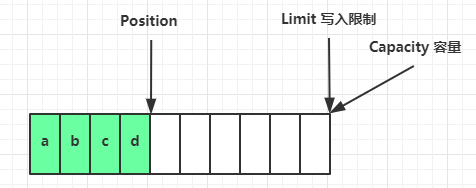

写模式下，position 是写入位置，limit 等于容量，下图表示写入了 4 个字节后的状态

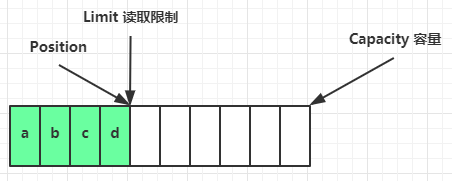

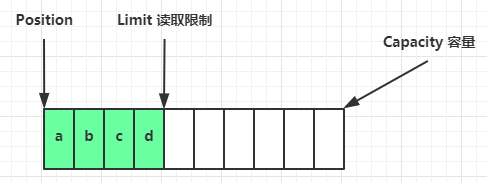

flip 动作发生后，position 切换为读取位置，limit 切换为读取限制

读取 4 个字节后，状态

clear 动作发生后，状态

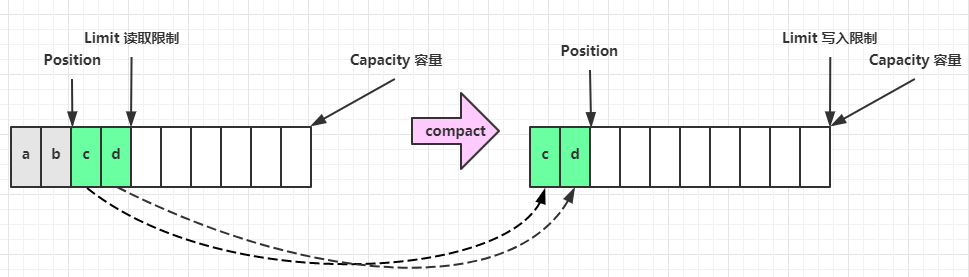

compact 方法，是把未读完的部分向前压缩，然后切换至写模式

2.3、关于ByteBuffer的子类

ByteBuffer的子类有两个：HeapByteBuffer和DirectByteBuffer。

HeapByteBuffer(堆缓冲)：内存分配在Java的堆上的，底层是byte[]数组。适合需要经常释放和分配内存的地方。

DirectByteBuffer(直接缓冲)：由系统内存直接分配，不被GC直接管理(但Direct Buffer的JAVA对象是归GC管理的，只要GC回收了它的JAVA对象，操作系统才会释放Direct Buffer所申请的空间)。适合一个ByteBuffer经常被重用的情况下。

总结

创建和释放DirectByteBuffer的代价比HeapByteBuffer的要高，因为在Java堆中分配和释放内存要比系统中要高效的多。

平时的读写操作，都会在I/O设备和应用程序之间经历一个“内核缓冲区”，DirectByteBuffer就像“内核缓冲区”上的缓存，不直接受GC管理。而HeapByteBuffer仅仅是byte[]数组的一种包装形式。因此把一个DirectByteBuffer写入到channel的速度要比把一个HeapByteBuffer写入channel的速度要块。

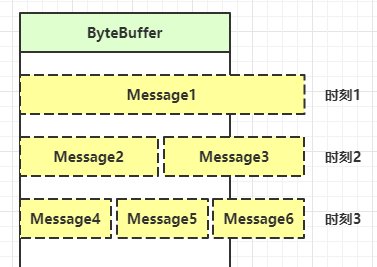

2.4、粘包和半包

粘包和半包在网络通信中是一种常见的现象。粘包主要在数据传输时，服务端在一条信息中读取到另外一条信息的数据。半包指的是服务端只接收到部分数据，而非完整的数据。主要是由于TCP是面向连接、以“流”的形式传输数据的协议，而“流”数据是没有明确的开始和结尾边界。

三、文件编程

3.1、FileChannel

FileChannel只能工作在非阻塞模式，与selector不能同时使用。

获取

不能直接打开FileChannel，必须通过FileInputStream、FileOutputStream或者RandomAccessFile来获取FileChannel(它们都由getChannel()方法)。

通过FileInputStream获取的channel只能读。

通过FileOutputStream获取的channel只能写。

通过RandomAccessFile是否能读写根据构造RandomAccessFile时的读写模式决定。

写入

强制写入

操作系统出于性能的考虑，会将数据缓存，不是立刻写入硬盘。可以调用force(true)方法将文件内容和元数据（文件和权限等信息）立刻写入硬盘。

3.2、两个Channel传输数据

输出

3.3 Path

jdk7 引入了 Path 和 Paths 类

Path 用来表示文件路径

Paths 是工具类，用来获取 Path 实例

. 代表了当前路径

.. 代表了上一级路径

例如目录结构如下

代码

会输出

3.4 Files

检查文件是否存在

创建一级目录

如果目录已存在，会抛异常 FileAlreadyExistsException

不能一次创建多级目录，否则会抛异常 NoSuchFileException

创建多级目录用

拷贝文件

如果文件已存在，会抛异常 FileAlreadyExistsException

如果希望用 source 覆盖掉 target，需要用 StandardCopyOption 来控制

移动文件

StandardCopyOption.ATOMIC_MOVE 保证文件移动的原子性

删除文件

如果文件不存在，会抛异常 NoSuchFileException

删除目录

如果目录还有内容，会抛异常 DirectoryNotEmptyException

遍历目录文件

统计 jar 的数目

删除多级目录

⚠️ 删除很危险

删除是危险操作，确保要递归删除的文件夹没有重要内容

拷贝多级目录

四、网络编程

4.1、非阻塞VS阻塞

阻塞

阻塞是指在发起一个调用之后，在消息返回之前，当前线程/进程会被挂起，直到有消息返回，当前线程/进程才会被激活。

网络编程中的阻塞模式下，相关方法都会导致线程暂停。

ServerSocketChannel.accept 会在没有连接建立时让线程暂停。
SocketChannel.read会在没有数据可读时让线程暂停。
阻塞的表现就是线程暂停了，暂停期间不会占用CPU，但线程相当于闲置。

单线程下，阻塞方法之间相互影响，几乎不能正常工作，需要多线程支持。

但在多线程下，有新的问题，体系在以下方面

32 位 jvm 一个线程 320k，64 位 jvm 一个线程 1024k，如果连接数过多，必然导致 OOM，并且线程太多，反而会因为频繁上下文切换导致性能降低
可以采用线程池技术来减少线程数和线程上下文切换，但治标不治本，如果有很多连接建立，但长时间 inactive，会阻塞线程池中所有线程，因此不适合长连接，只适合短连接

服务器端

客户端

非阻塞模式

非阻塞模式下，相关方法都会不会让线程暂停

在 ServerSocketChannel.accept 在没有连接建立时，会返回 null，继续运行
SocketChannel.read 在没有数据可读时，会返回 0，但线程不必阻塞，可以去执行其它 SocketChannel的 read 或是去执行 ServerSocketChannel.accept
写数据时，线程只是等待数据写入 Channel 即可，无需等 Channel 通过网络把数据发送出去

但非阻塞模式下，即使没有连接建立，和可读数据，线程仍然在不断运行，白白浪费了 cpu

数据复制过程中，线程实际还是阻塞的（AIO 改进的地方）

非阻塞模式的服务端

多路复用

单线程可以配合 Selector 完成对多个 Channel 可读写事件的监控，这称之为多路复用

多路复用仅针对网络 IO、普通文件 IO 没法利用多路复用

如果不用 Selector 的非阻塞模式，线程大部分时间都在做无用功，而 Selector 能够保证

有可连接事件时才去连接
有可读事件才去读取
有可写事件才去写入
限于网络传输能力，Channel 未必时时可写，一旦 Channel 可写，会触发 Selector 的可写事件

4.2、Selector

一个线程配合 selector 就可以监控多个 channel 的事件，事件发生线程才去处理，避免非阻塞模式下做无用功。让这个线程能够被充分利用。节约了线程的数量。减少了线程上下文切换。

创建

绑定channel事件

channel 必须工作在非阻塞模式下

FileChannel没有非阻塞模式，因此不能配合selector一起使用

绑定的事件类型有：

connect-客户端连接成功时触发
accept-服务端成功接收连接时触发
read-数据可读入时触发，有因为接收能力弱，数据暂不能读入的情况
write-数据可写出时触发，有因为发送能力弱，数据暂不能写出的情况

监听Channel事件

可以通过一下三种方法来监听是否有事件发生，方法的返回值代表有多少channel发生了事件

方法1，阻塞直到绑定事件发生

方法2：阻塞直到绑定事件发生，或是超时（时间单位为ms）

方法3：不会阻塞，也就是不管有没有事件，立刻返回，自己根据返回值检查是否有事件

💡 select 何时不阻塞

事件发生时客户端发起连接请求，会触发 accept 事件客户端发送数据过来，客户端正常、异常关闭时，都会触发 read 事件，另外如果发送的数据大于 buffer 缓冲区，会触发多次读取事件channel 可写，会触发 write 事件在 linux 下 nio bug 发生时调用 selector.wakeup()调用 selector.close()selector 所在线程 interrupt

4.3、处理 Accept 事件

服务端

💡 事件发生后能否不处理

事件发生后，要么处理，要么取消（cancel），不能什么都不做，否则下次该事件仍会触发，这是因为 NIO 底层使用的是水平触发。

4.4、处理 Read 事件

服务端

💡 为何要 iter.remove()

因为 select 在事件发生后，就会将相关的 key 放入 selectedKeys 集合，但不会在处理完后从 selectedKeys 集合中移除，需要我们自己编码删除。例如
第一次触发了 ssckey 上的 accept 事件，没有移除 ssckey
第二次触发了 sckey 上的 read 事件，但这时 selectedKeys 中还有上次的 ssckey ，在处理时因为没有真正的 serverSocket 连上了，就会导致空指针异常

💡 cancel 的作用

cancel 会取消注册在 selector 上的 channel，并从 keys 集合中删除 key 后续不会再监听事件

⚠️ 不处理边界的问题

以前有同学写过这样的代码，思考注释中两个问题，以 bio 为例，其实 nio 道理是一样的

客户端

输出

为什么？

处理消息的边界

一种思路是固定消息长度，数据包大小一样，服务器按预定长度读取，缺点是浪费带宽

另一种思路是按分隔符拆分，缺点是效率低

TLV 格式，即 Type 类型、Length 长度、Value 数据，类型和长度已知的情况下，就可以方便获取消息大小，分配合适的 buffer，缺点是 buffer 需要提前分配，如果内容过大，则影响 server 吞吐量

Http 1.1 是 TLV 格式
Http 2.0 是 LTV 格式

服务器端

客户端

ByteBuffer 大小分配

每个 channel 都需要记录可能被切分的消息，因为 ByteBuffer 不能被多个 channel 共同使用，因此需要为每个 channel 维护一个独立的 ByteBuffer

ByteBuffer 不能太大，比如一个 ByteBuffer 1Mb 的话，要支持百万连接就要 1Tb 内存，因此需要设计大小可变的 ByteBuffer

一种思路是首先分配一个较小的 buffer，例如 4k，如果发现数据不够，再分配 8k 的 buffer，将 4k buffer 内容拷贝至 8k buffer，优点是消息连续容易处理，缺点是数据拷贝耗费性能，参考实现 http://tutorials.jenkov.com/java-performance/resizable-array.html
另一种思路是用多个数组组成 buffer，一个数组不够，把多出来的内容写入新的数组，与前面的区别是消息存储不连续解析复杂，优点是避免了拷贝引起的性能损耗

4.5、处理 Write 事件

一次无法写完例子

非阻塞模式下，无法保证把 buffer 中所有数据都写入 channel，因此需要追踪 write 方法的返回值（代表实际写入字节数）

用 selector 监听所有 channel 的可写事件，每个 channel 都需要一个 key 来跟踪 buffer，但这样又会导致占用内存过多，就有两阶段策略

当消息处理器第一次写入消息时，才将 channel 注册到 selector 上
selector 检查 channel 上的可写事件，如果所有的数据写完了，就取消 channel 的注册
如果不取消，会每次可写均会触发 write 事件

服务端

客户端

💡 write 为何要取消

只要向 channel 发送数据时，socket 缓冲可写，这个事件会频繁触发，因此应当只在 socket 缓冲区写不下时再关注可写事件，数据写完之后再取消关注。

4.6、利用多线程优化

多核CPU，设计时要充分考虑别人CPU的性能被白白浪费。

分两组选择器：

单线程配一个选择器，专门处理 accept 事件。

创建CPU核心数的线程，每个线程配一个选择器，轮流处理 read 事件。

五. NIO vs BIO

5.1 stream vs channel

stream不会自动缓冲数据，channel会利用系统提供的发送缓冲区、接收缓冲区（更为底层）

stream 仅支持阻塞 API，channel 同时支持阻塞、非阻塞 API，网络 channel 可配合 selector 实现多路复用

二者均为全双工，即读写可以同时进行

5.2 IO 模型

同步阻塞、同步非阻塞、同步多路复用、异步阻塞（没有此情况）、异步非阻塞

同步：线程自己去获取结果（一个线程）

异步：线程自己不去获取结果，而是由其它线程送结果（至少两个线程）

当调用一次 channel.read 或 stream.read 后，会切换至操作系统内核态来完成真正数据读取，而读取又分为两个阶段，分别为：

等待数据阶段

复制数据阶段

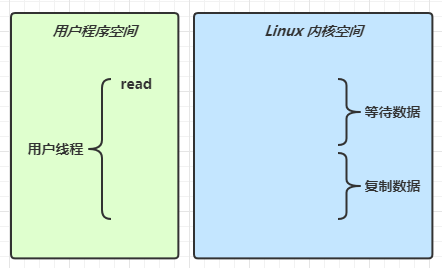

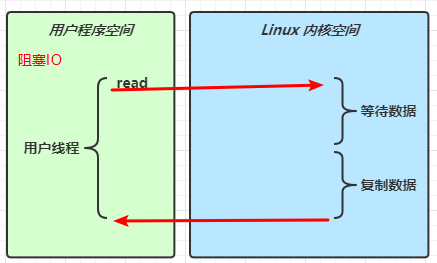

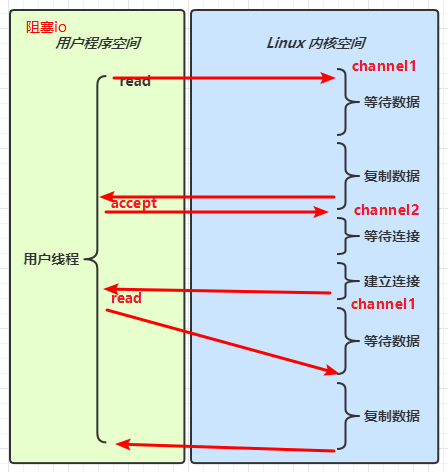

阻塞 IO

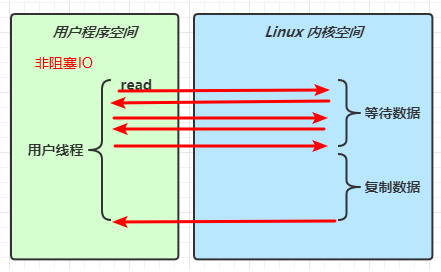

非阻塞 IO

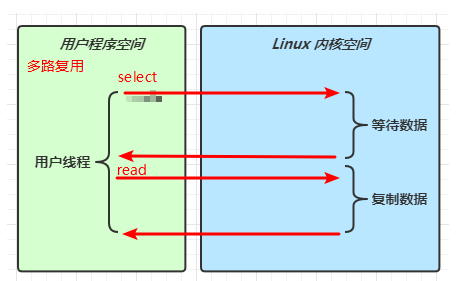

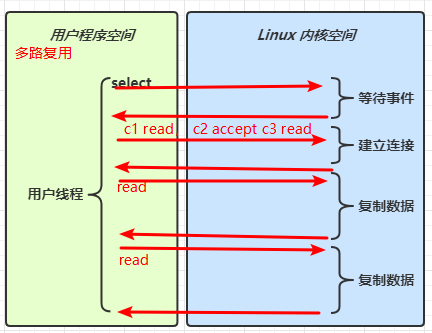

多路复用

信号驱动

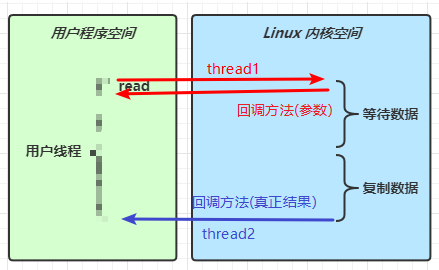

异步 IO

阻塞 IO vs 多路复用

🔖 参考

UNIX 网络编程 - 卷 I

5.3 零拷贝

传统 IO 问题

传统的 IO 将一个文件通过 socket 写出

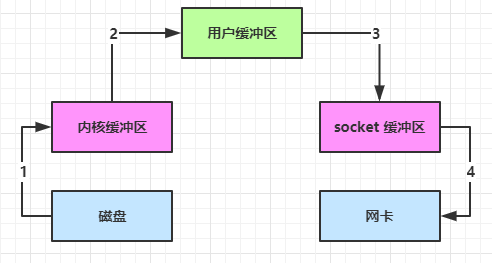

内部工作流程是这样的：

java 本身并不具备 IO 读写能力，因此 read 方法调用后，要从 java 程序的用户态切换至内核态，去调用操作系统（Kernel）的读能力，将数据读入内核缓冲区。这期间用户线程阻塞，操作系统使用 DMA（Direct Memory Access）来实现文件读，其间也不会使用 cpu

DMA 也可以理解为硬件单元，用来解放 cpu 完成文件 IO

从内核态切换回用户态，将数据从内核缓冲区读入用户缓冲区（即 byte[] buf），这期间 cpu 会参与拷贝，无法利用 DMA

调用 write 方法，这时将数据从用户缓冲区（byte[] buf）写入 socket 缓冲区，cpu 会参与拷贝

接下来要向网卡写数据，这项能力 java 又不具备，因此又得从用户态切换至内核态，调用操作系统的写能力，使用 DMA 将 socket 缓冲区的数据写入网卡，不会使用 cpu

可以看到中间环节较多，java 的 IO 实际不是物理设备级别的读写，而是缓存的复制，底层的真正读写是操作系统来完成的

用户态与内核态的切换发生了 3 次，这个操作比较重量级

数据拷贝了共 4 次

NIO 优化

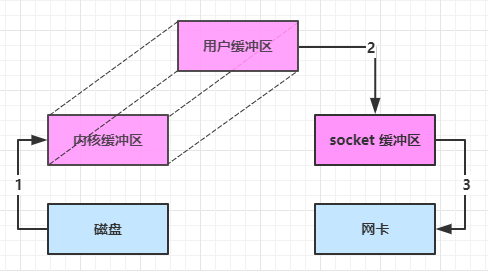

通过 DirectByteBuf

ByteBuffer.allocate(10) HeapByteBuffer 使用的还是 java 内存

ByteBuffer.allocateDirect(10) DirectByteBuffer 使用的是操作系统内存

大部分步骤与优化前相同，不再赘述。唯有一点：java 可以使用 DirectByteBuf 将堆外内存映射到 jvm 内存中来直接访问使用

这块内存不受 jvm 垃圾回收的影响，因此内存地址固定，有助于 IO 读写

java 中的 DirectByteBuf 对象仅维护了此内存的虚引用，内存回收分成两步

DirectByteBuf 对象被垃圾回收，将虚引用加入引用队列
通过专门线程访问引用队列，根据虚引用释放堆外内存

减少了一次数据拷贝，用户态与内核态的切换次数没有减少

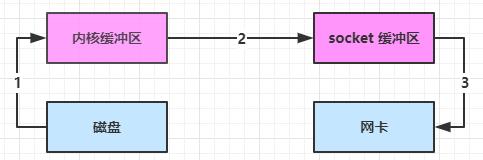

进一步优化（底层采用了 linux 2.1 后提供的 sendFile 方法），java 中对应着两个 channel 调用 transferTo/transferFrom 方法拷贝数据

java 调用 transferTo 方法后，要从 java 程序的用户态切换至内核态，使用 DMA将数据读入内核缓冲区，不会使用 cpu

数据从内核缓冲区传输到 socket 缓冲区，cpu 会参与拷贝

最后使用 DMA 将 socket 缓冲区的数据写入网卡，不会使用 cpu

可以看到

只发生了一次用户态与内核态的切换

数据拷贝了 3 次

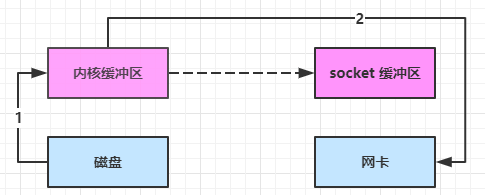

进一步优化（linux 2.4）

java 调用 transferTo 方法后，要从 java 程序的用户态切换至内核态，使用 DMA将数据读入内核缓冲区，不会使用 cpu

只会将一些 offset 和 length 信息拷入 socket 缓冲区，几乎无消耗

使用 DMA 将 内核缓冲区的数据写入网卡，不会使用 cpu

整个过程仅只发生了一次用户态与内核态的切换，数据拷贝了 2 次。所谓的【零拷贝】，并不是真正无拷贝，而是在不会拷贝重复数据到 jvm 内存中，零拷贝的优点有

更少的用户态与内核态的切换

不利用 cpu 计算，减少 cpu 缓存伪共享

零拷贝适合小文件传输

5.3 AIO

AIO 用来解决数据复制阶段的阻塞问题

同步意味着，在进行读写操作时，线程需要等待结果，还是相当于闲置

异步意味着，在进行读写操作时，线程不必等待结果，而是将来由操作系统来通过回调方式由另外的线程来获得结果

异步模型需要底层操作系统（Kernel）提供支持
Windows 系统通过 IOCP 实现了真正的异步 IO
Linux 系统异步 IO 在 2.6 版本引入，但其底层实现还是用多路复用模拟了异步 IO，性能没有优势

文件 AIO

先来看看 AsynchronousFileChannel

输出
